Cum funcționează un detector de metale: explicarea tehnologiei pas cu pas

Detectoarele de metale sunt instrumente remarcabile care au transformat diverse domenii, de la arheologie și securitate la activități recreative. Aceste dispozitive ingenioase folosesc principii electromagnetice pentru a detecta obiecte metalice ascunse în pământ sau în alte tipuri de materiale. Dar te-ai întrebat vreodată cum funcționează, de fapt, un detector de metale? În acest articol, vom explora pas cu pas principiile tehnologice care stau la baza acestor aparate ingenioase, dezvăluind secretele câmpurilor electromagnetice, ale circuitelor de detecție și ale modului în care un simplu semnal sonor poate semnala prezența unui obiect metalic ascuns.





Detectoarele de metale - de la invenții timpurii la tehnologia modernă

Un prim prototip de detector de metale cunoscut este cel creat în 1881 de inventatorul Alexander Graham Bell. El a conceput dispozitivul într-o încercare de a localiza un glonț în corpul președintelui american James Garfield, rănit în urma unui atentat. Deși încercarea nu a fost una complet reușită (din cauza interferențelor metalice ale patului pe care era întins președintele), invenția lui Bell a marcat începutul dezvoltării unei tehnologii care avea să evolueze substanțial în deceniile următoare.



Detectorul de metale modern, însă, a început să prindă formă în anii 1920, când Gerard Fisher a inventat și brevetat primul dispozitiv portabil, bazat pe distorsiunea undelor radio de către prezența minereurilor metalice din sol. Brevetul i-a fost acordat în 1925.



O altă contribuție importantă în dezvoltarea tehnologiei datează din timpul celui de-Al Doilea Război Mondial, când locotenentul polonez Josef Stanislaw Kosacki a conceput un detector portabil utilizat pentru deminare.



În prezent, detectoarele de metale au o varietate largă de utilizări. În sectorul militar, sunt folosite pentru a depista mine și proiectile neexplodate. Arheologii le folosesc pentru a găsi artefacte metalice în situri istorice. În domeniul securității, detectoarele sunt fundamentale pentru controlul persoanelor în aeroporturi și alte instituții. Industria le utilizează pentru identificarea obiectelor metalice pe benzile de transport, de prospectare a metalelor prețioase, precum aurul, sau a conductelor subterane. De asemenea, detectarea de metale a devenit o activitate recreativă populară pentru căutarea de monede, bijuterii sau alte obiecte de valoare.



În România, utilizarea detectoarelor de metale este reglementată de o legislație specifică, ce prevede necesitatea obținerii unei autorizații pentru deținerea și utilizarea acestor dispozitive. Această structură legală asigură protecția patrimoniului arheologic și istoric al țării, permițând în același timp entuziaștilor căutători de metale să își practice hobbyul în mod responsabil. Pe măsură ce tehnologia evoluează, detectoarele de metale devin din ce în ce mai avansate, oferind funcții precum detectarea multi-zonă, ajustarea sensibilității și capacitatea de a distinge între diferite tipuri de metale. Aceste progrese oferă noi oportunități în toate domeniile de aplicare, de la cercetarea științifică la explorarea de agrement.



⏩ Ești gata să îți începi propria aventură în lumea detectării metalelor? Descoperă gama noastră de detectoare de metale de ultimă generație, potrivite atât pentru începători, cât și pentru profesioniști. Vizitează magazinul nostru online Rodetectors și alege detectorul de metale care ți se potrivește cel mai bine. Calitate, performanță și suport de specialitate - totul într-un singur loc!

Principiile fizice din spatele detecției metalelor

Pentru a înțelege cum funcționează un detector de metale, trebuie să explorăm principiile fizice fundamentale care stau la baza acestei tehnologii fascinante. Astfel, la baza funcționării detectoarelor de metale se află fenomenul de inducție electromagnetică, descoperit de Michael Faraday în 1831. Acest principiu stabilește că un câmp magnetic variabil în timp poate induce un curent electric într-un conductor din apropiere. În cazul detectoarelor de metale, bobina de căutare produce un câmp magnetic oscilant care interacționează cu obiectele metalice din pământ. Metalele au capacitatea de a conduce electricitatea, ceea ce le face detectabile. Atunci când câmpul magnetic al detectorului întâlnește un obiect metalic, induce curenți electrici în metal, cunoscuți sub numele de curenți Foucault sau curenți turbionari. Acești curenți, la rândul lor, generează un câmp magnetic secundar, care este detectat de bobina receptoare a dispozitivului.



Un aspect interesant din domeniul detecției metalelor este capacitatea dispozitivelor moderne de a face distincție între diferite tipuri de metale. Acest lucru este posibil prin analiza fazei și amplitudinii semnalului recepționat. Metalele feroase, cum ar fi fierul, generează un răspuns diferit față de metalele neferoase, precum aurul sau argintul, permițând detectorului să ofere informații despre natura obiectului detectat.



Un fenomen relevant în detecția metalelor este "efectul de piele" sau efectul pelicular. Acesta se referă la tendința curenților induși de a circula mai ales la suprafața obiectului metalic, mai degrabă decât uniform în toată masa sa. Acest efect influențează modul în care metalele răspund la câmpul magnetic al detectorului și joacă un rol foarte important în capacitatea dispozitivului de a oferi o estimare a  adâncimii și a dimensiunii obiectelor.



O provocare importantă în detecția metalelor este mineralizarea solului. Solurile conțin adesea particule magnetice care pot bruia semnalul detectorului. Detectoarele moderne folosesc tehnici avansate de procesare a semnalului pentru a compensa acest efect, permițând o detecție mai precisă chiar și în condiții de sol dificile. Multe detectoare de metale funcționează pe principiul "balansului nul". În acest sistem, două bobine sunt dispuse astfel încât să se anuleze reciproc în absența metalelor. Prezența unui obiect metalic perturbă acest echilibru, creând un semnal detectabil. Această configurație permite o sensibilitate sporită și o mai bună detectare a obiectelor metalice.



Înțelegerea acestor principii fizice ne ajută să apreciem complexitatea și ingeniozitatea detectoarelor de metale moderne. Pe măsură ce tehnologia evoluează, aceste principii sunt aplicate în moduri din ce în ce mai sofisticate, ducând la crearea unor dispozitive cu sensibilitate și precizie îmbunătățite, capabile să ofere informații detaliate despre obiectele detectate și mediul înconjurător.

Componentele principale ale unui detector de metale

Un detector de metale modern este un dispozitiv complex, alcătuit din mai multe părți esențiale care funcționează împreună pentru a detecta și analiza obiecte metalice.

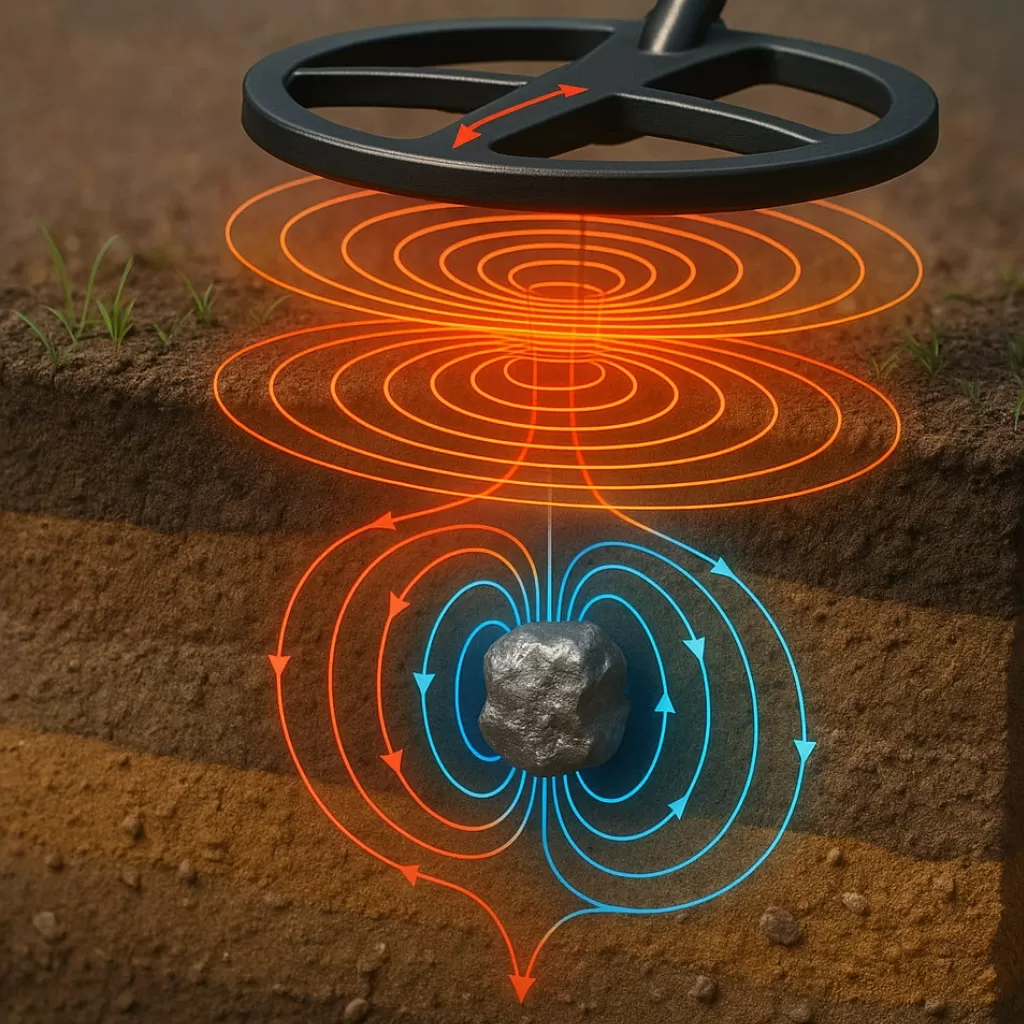

Bobina de căutare

Bobina de căutare - cunoscută și sub denumirile din limba engleză "coil" sau "search head" - este componenta principală a oricărui detector de metale. Aceasta este responsabilă pentru generarea câmpului electromagnetic și detectarea perturbațiilor cauzate de obiectele metalice.



Există mai multe tipuri de bobine, fiecare cu avantaje specifice:

• bobinele concentrice sunt cele mai răspândite, oferind o bună acoperire și sensibilitate generală
• bobinele DD (Double-D) asigură o penetrare mai bună în soluri mineralizate și o detecție mai precisă a adâncimii
• bobinele monoloop sunt excelente pentru detectarea obiectelor mici și la adâncimi mari.

Unitatea de control

Unitatea de control este “creierul” detectorului de metale. Aceasta procesează semnalele recepționate de la bobina de căutare, interpretează datele și controlează toate funcțiile dispozitivului. În detectoarele moderne, unitatea de control include un microprocesor capabil să efectueze calcule complexe pentru a face distincție între diferite tipuri de metale și a filtra interferențele. Interfața unui detector de metale modern poate varia de la un simplu indicator LED până la ecrane LCD complexe. Sistemul de afișare oferă utilizatorului informații esențiale precum tipul probabil al metalului detectat, adâncimea estimată a obiectului, intensitatea semnalului, nivelul bateriei și setările curente ale detectorului.

Sistemul audio

Ca supliment la afișajul vizual, majoritatea detectoarelor de metale sunt echipate cu un sistem audio. Acesta emite tonuri diferite în funcție de tipul și dimensiunea obiectului detectat, permițând utilizatorului să interpreteze rapid semnalele, fără a fi nevoit să se uite constant la ecran.

Tija și mânerul

Deși pot părea componente secundare, tija și mânerul sunt cruciale pentru ergonomia și eficiența detectorului. O tijă ajustabilă permite utilizatorului să adapteze lungimea dispozitivului la înălțimea sa, în timp ce un mâner bine proiectat reduce oboseala în timpul sesiunilor lungi de detecție.

Bateriile

Detectoarele de metale moderne folosesc de obicei baterii reîncărcabile sau baterii standard. Durata de viață a bateriei este un factor important, mai ales pentru utilizatorii care petrec multe ore pe teren. Unele modele avansate oferă opțiuni de gestionare a energiei pentru a prelungi durata de funcționare.

Circuitul de discriminare

O componentă esențială în detectoarele moderne este circuitul de discriminare. Acesta analizează caracteristicile semnalului recepționat pentru a diferenția între diverse tipuri de metale. Această funcție permite utilizatorului să filtreze obiectele nedorite și să se concentreze pe țintele de interes.



Cele mai noi detectoare de metale pot include module de conectivitate wireless, permițând sincronizarea cu aplicații mobile sau actualizări de firmware. Această caracteristică deschide noi posibilități pentru înregistrarea descoperirilor și partajarea datelor între utilizatori.



Înțelegerea acestor componente și a modului în care ele lucrează împreună ne oferă o apreciere mai profundă a complexității și ingeniozității detectoarelor de metale moderne. Fiecare componentă joacă un rol important în transformarea principiilor fizice menționate anterior într-un instrument practic și eficient pentru descoperirea obiectelor metalice ascunse.

Tipuri de tehnologii folosite în detectoarele de metale moderne

Având o înțelegere clară a componentelor principale ale unui detector de metale, putem acum explora diversele tehnologii utilizate în fabricarea detectoarelor moderne. Tehnologiile utilizate pentru detectoarele de metale moderne au evoluat substanțial de la primele modele, oferind în prezent capacități de detecție mai precise și mai versatile.

Tehnologia VLF (Very Low Frequency)

Cea mai răspândită tehnologie pentru detectoarele de metale este VLF (Very Low Frequency). Aceasta utilizează două bobine coaxiale: una emițătoare și una receptoare. Bobina emițătoare emite un câmp electromagnetic la frecvențe foarte joase (de obicei între 3 și 30 kHz), în timp ce bobina receptoare detectează perturbațiile cauzate de obiectele metalice. Detectoarele VLF sunt apreciate pentru simplitatea în utilizare și costul relativ redus, capacitatea bună de a distinge între diferite tipuri de metale și eficiența în detectarea obiectelor de dimensiuni mici și medii la adâncimi moderate.



⏩ Nu știi ce detector de metale ți se potrivește? Începutul contează! Citește ghidul nostru special dedicat începătorilor și află cum să alegi detectorul perfect pentru nevoile și obiectivele tale. Fă primul pas informat către descoperirile tale!

Tehnologia PI (Pulse Induction)

O altă tehnologie importantă este PI (Pulse Induction). Detectoarele PI folosesc o singură bobină sau mai multe bobine care funcționează atât ca emițător, cât și ca receptor. Acestea emit pulsații scurte și puternice de curent și măsoară timpul de revenire al câmpului magnetic. Tehnologia PI se remarcă în detectarea obiectelor la adâncimi mai mari comparativ cu VLF, oferă performanțe superioare în soluri puternic mineralizate sau pe plaje cu apă sărată și are capacitatea de a ignora majoritatea mineralelor din sol.

Tehnologia multi-frecvență

O inovație recentă în domeniul detecției metalelor este tehnologia multi-frecvență. Aceasta combină avantajele frecvențelor joase și înalte, permițând o detecție mai precisă a unei game largi de obiecte metalice, performanțe îmbunătățite în diverse tipuri de sol și capacitatea de a detecta simultan obiecte de dimensiuni și compoziții diferite. Modele precum Minelab Equinox 900 și XP DEUS II sunt exemple de detectoare care utilizează această tehnologie avansată.

Tehnologia FBS (Full Band Spectrum)

Tehnologia FBS (Full Band Spectrum), dezvoltată de Minelab, transmite și analizează multiple frecvențe simultan. Aceasta oferă o sensibilitate excepțională pentru o gamă largă de metale, capacitatea de a analiza soluri dificile și de a reduce interferențele, precum și o discriminare mai precisă a obiectelor.

Tehnologia BBS (Broad Band Spectrum)

O altă inovație Minelab, tehnologia BBS (Broad Band Spectrum), utilizează un spectru larg de frecvențe pentru a oferi o detecție mai profundă și mai precisă în soluri mineralizate, o sensibilitate crescută pentru obiecte mici și o capacitate îmbunătățită de a separa țintele apropiate.

Tehnologia DSP (Digital Signal Processing)

Implementată în multe detectoare moderne, tehnologia DSP (Digital Signal Processing) utilizează algoritmi avansați pentru a filtra zgomotul și interferențele, a îmbunătăți acuratețea identificării obiectelor și a oferi o interpretare mai rapidă și mai precisă a semnalelor.



Aceste tehnologii performante au transformat semnificativ capacitățile detectoarelor de metale moderne. Pentru prospectori și căutători de comori, alegerea tehnologiei potrivite poate face diferența între o căutare fructuoasă și una dezamăgitoare. Fiecare tehnologie are avantajele și dezavantajele sale, iar selecția depinde de factori precum tipul de sol, obiectivele căutării și bugetul disponibil.

Procesul de detecție și interpretare a semnalelor

Procesul de detecție și interpretare a semnalelor în detectoarele de metale moderne este complex și sofisticat. Totul începe cu emiterea unui semnal electromagnetic de către bobina emițătoare - sau bobina de transmisie. În funcție de tehnologia utilizată (VLF, PI sau multi-frecvență), acest semnal poate fi continuu sau sub formă de pulsuri. Când semnalul întâlnește un obiect metalic, se produce o perturbare în câmpul electromagnetic. Această perturbare este captată de bobina receptoare - sau bobina de recepție - și transformată într-un semnal electric.



Odată captat, semnalul este amplificat și filtrat pentru a elimina zgomotul de fond și interferențele. Aici, tehnologia DSP (Digital Signal Processing) joacă un rol important, utilizând algoritmi avansați pentru a îmbunătăți calitatea semnalului și a extrage informațiile relevante.



Un aspect cheie în interpretarea semnalelor este analiza fazei și amplitudinii. Diferitele metale produc schimbări distincte în faza și amplitudinea semnalului returnat. De exemplu, metalele feroase tind să producă un decalaj de fază diferit față de metalele neferoase. Această analiză permite detectorului să facă o primă distincție între tipurile de metale detectate.



Discriminarea este o funcție avansată care permite detectorului să diferențieze între diverse tipuri de metale. Aceasta se bazează pe analiza complexă a caracteristicilor semnalului, inclusiv conductivitatea și permeabilitatea magnetică a obiectului detectat. Detectoarele moderne folosesc baze de date preîncărcate și algoritmi de învățare automată pentru a îmbunătăți precizia discriminării. Estimarea adâncimii obiectului detectat se realizează prin analiza intensității semnalului și a modului în care acesta variază pe măsură ce bobina de căutare se deplasează deasupra obiectului. Detectoarele avansate pot oferi estimări destul de precise ale adâncimii, deși factori precum dimensiunea și orientarea obiectului, precum și condițiile solului pot influența acuratețea acestor estimări.



După procesarea tuturor acestor informații, detectorul prezintă rezultatele utilizatorului prin intermediul sistemului de afișare și al feedback-ului audio. Informațiile tipice includ un indicator numeric sau grafic al tipului probabil de metal, estimarea adâncimii obiectului, intensitatea semnalului (adesea reprezentată printr-un ton audio variabil), iar, în cazul modelelor avansate, o reprezentare grafică a semnalului pentru o analiză mai detaliată.



Un aspect deosebit de important al procesării semnalelor este capacitatea detectorului de a se adapta la diferite condiții de sol. Tehnologiile moderne permit o "echilibrare a solului" automată sau manuală, care ajustează setările detectorului pentru a compensa efectele mineralizării solului. Aceasta îmbunătățește semnificativ acuratețea detecției în diverse medii.



În cazul detectoarelor de ultimă generație, precum Minelab Equinox 900, procesul de detecție și interpretare a semnalelor este adesea îmbunătățit de integrarea cu tehnologii moderne. Acestea pot include conectivitate wireless pentru actualizări de software și partajarea datelor, aplicații mobile care oferă analize suplimentare și înregistrarea descoperirilor, precum și sisteme GPS integrate pentru localizarea precisă a obiectelor detectate. Înțelegerea acestui proces complex de detecție și interpretare a semnalelor ne ajută să apreciem sofisticarea tehnologică a detectoarelor moderne. Aceste dispozitive transformă principiile fizice fundamentale într-un instrument practic și eficient, capabil să ofere informații detaliate despre obiectele metalice ascunse sub pământ.

Factori care influențează performanța detectorului de metale

În timp ce procesul de detecție și interpretare a semnalelor este esențial pentru funcționarea unui detector de metale, există numeroși factori externi și interni care pot influența semnificativ performanța acestor dispozitive:

• mineralizarea solului - cele cu un conținut ridicat de minerale magnetice, cum ar fi magnetita sau hematitul, pot interfera semnificativ cu semnalul detectorului. Acest lucru poate duce la reducerea adâncimii de detecție, creșterea numărului de semnale false și dificultăți în discriminarea între obiecte valoroase și deșeuri metalice. Pentru a contracara aceste efecte, detectoarele moderne, precum Minelab Equinox 900 sau Nokta Legend, oferă funcții avansate de echilibrare a solului și moduri de operare specifice pentru soluri puternic mineralizate.
• interferențele electromagnetice din zonele urbane și industriale - printre sursele frecvente de interferență se numără linii electrice de înaltă tensiune, stații de emisie radio și dispozitive electronice din apropiere. Detectoarele moderne sunt echipate cu filtre și tehnologii de reducere a zgomotului pentru a minimiza aceste interferențe, dar, în unele cazuri, poate fi necesară ajustarea manuală a setărilor sau chiar schimbarea locului de căutare.
• dimensiunea bobinei de căutare - bobinele mai mari oferă o acoperire mai bună și o penetrare mai adâncă, dar pot fi mai puțin sensibile la obiecte mici. Pe de altă parte, bobinele mai mici sunt ideale pentru localizarea precisă și detectarea obiectelor de dimensiuni reduse.
• forma bobinei - bobinele concentrice sunt potrivite pentru detecția generală, în timp ce bobinele DD (Double-D) oferă o mai bună separare a țintelor și performanțe superioare în soluri mineralizate.
• optimizarea setărilor detectorului - sensibilitatea este un factor-cheie: cu cât este mai mare, poate crește adâncimea de detecție, dar poate duce și la mai multe semnale false în soluri dificile. Setările de discriminare pot fi ajustate pentru a filtra obiectele nedorite, dar o discriminare prea agresivă poate duce la ratarea unor obiecte valoroase. În cazul detectoarelor multi-frecvență, alegerea frecvenței optime pentru diferite tipuri de ținte și condiții de sol poate face o diferență semnificativă în rezultatele obținute.
• condițiile meteorologice - umiditatea ridicată poate afecta conductivitatea solului și poate modifica semnalele recepționate de detector. Temperaturile extreme pot afecta componentele electronice ale detectorului, în timp ce vântul puternic poate crea zgomot mecanic care interferează cu detecția
• experiența și tehnica utilizatorului - aspecte importante includ viteza și constanța mișcării bobinei, menținerea bobinei la distanța corectă față de sol, interpretarea corectă a semnalelor audio și vizuale, precum și cunoașterea terenului și a istoriei zonei de căutare.
• întreținerea regulată a detectorului - acest aspect este esențial pentru performanțe optime. Întreținerea include curățarea și verificarea periodică a componentelor, actualizarea software-ului (în cazul modelelor care permit acest lucru) și înlocuirea bateriilor sau încărcarea corespunzătoare a acumulatorilor.



Înțelegerea și gestionarea acestor factori pot face diferența între o sesiune de detecție de succes și una frustrantă. Prin adaptarea tehnicilor și setărilor la condițiile specifice de teren și prin menținerea echipamentului în stare optimă, detectoriștii pot maximiza potențialul tehnologiei moderne de detecție a metalelor, transformând această activitate într-o experiență atât educativă, cât și captivantă.

Tendințe și inovații în tehnologia detectoarelor de metale

Tehnologia detectoarelor de metale continuă să evolueze rapid, aducând inovații care îmbunătățesc nu doar capacitățile existente, ci deschid și noi posibilități de utilizare. O tendință promițătoare este integrarea inteligenței artificiale (AI) în detectoarele de metale. Această tehnologie aduce îmbunătățiri semnificative în analiza și interpretarea automată a semnalelor, reducerea mai eficientă a interferențelor și a semnalelor false, precum și adaptarea în timp real la condițiile de sol și mediu. Modele avansate încep să încorporeze elemente de AI pentru o detecție mai precisă și mai inteligentă.



O altă inovație importantă este dezvoltarea detectoarelor multi-senzor. Acestea combină tehnologia tradițională de detecție a metalelor cu alte tipuri de senzori, cum ar fi scanere de imagistică 3D, pentru o vizualizare mai clară a obiectelor îngropate, senzori de conductivitate a solului, pentru o mai bună adaptare la diferite tipuri de teren, și magnetometre de înaltă precizie, pentru detectarea obiectelor feromagnetice la adâncimi mai mari. Această abordare multi-senzor oferă o imagine completă, mai detaliată a obiectelor detectate.



Direcția către miniaturizare continuă să influențeze designul detectoarelor de metale. Modelele noi sunt din ce în ce mai ușoare și mai compacte, fără a compromite performanța. Acest lucru duce la o manevrabilitate sporită pe teren dificil, reducerea oboselii utilizatorului în timpul sesiunilor lungi de detecție și posibilitatea de a integra detectoare în alte dispozitive sau echipamente.



În era digitală, detectoarele de metale moderne oferă opțiuni avansate de conectivitate. Aceasta include sincronizarea în timp real cu aplicații mobile pentru analiză și cartografiere, partajarea datelor și a locațiilor descoperirilor cu comunități online, precum și actualizări de firmware și software pentru îmbunătățirea continuă a performanței. Această conectivitate transformă experiența de detecție într-una colaborativă și mai informativă.



Detectoarele de metale sunt rezultatul a peste un secol de inovație și rafinament tehnologic, bazându-se pe principii fizice solide și pe o inginerie sofisticată. De la generarea și detectarea câmpurilor electromagnetice până la interpretarea semnalelor și adaptarea la diferite tipuri de metale, modul lor de funcționare este un exemplu impresionant de aplicare a științei în viața de zi cu zi. Indiferent dacă sunt folosite pentru protejarea siguranței publice, pentru cercetare arheologică sau ca hobby, detectoarele de metale continuă să evolueze, oferind soluții tot mai precise și mai eficiente. Înțelegerea modului în care funcționează ne ajută nu doar să apreciem tehnologia din spatele lor, ci și să le folosim mai eficient și mai responsabil.
